スレート波板 3 クロシドライト、クリソタイル含有
施工年 不明
施工場所 工場天井

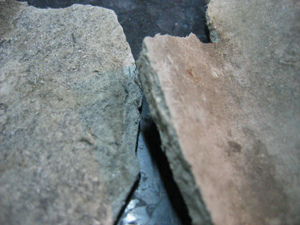

実体顕微鏡写真10倍


実体顕微鏡写真30倍

 繊維が多く観られ、クロシドライトとクリソタイルの区別もできる。矢印がクロシドライト。スレートにはクリソタイルのみを含有しているもがほとんどだが、角閃石石綿を含有しているものもあるので注意する必要がある。

偏光顕微鏡(単ニコル、100倍)

クロシドライトは単ニコル(偏光板1枚のモード)で多色性が観察される。繊維の伸長方向に振動する光は青、鉛直方向に振動する光は灰色に見える。

偏光顕微鏡(クロスニコル+鋭敏色板、100倍)


クロシドライトの伸長の符号は負。

偏光顕微鏡(クロスニコル、100倍)


 クロスニコルでは形態と消光角を観察できる。中央横向きの繊維はステージを回転させると水平の位置で消え、直消光を示す。

偏光顕微鏡(分散染色、100倍)


浸液の屈折率1.690で分散色を観察する。


クリソタイルとクロシドライトの含有は疑いようがなく、位相差分散顕微鏡とエックス線回折分析法でも十分に判断できる。国土交通省の建材データベースでは波板はほとんどがクリソタイル含有だが、浅野スレート、四国浅野スレート、浅野防火建材の3社の一部の製品がアモサイト、クロシドライトを含有している。石綿障害予防規則のレベル3成形板等はほとんどがクリソタイルのみの含有だが、ケイ酸カルシウム板に含まれるアモサイト以外では例外的に一部のスレート板にアモサイト、クロシドライトが含有している。発がん性が高いので要注意。
